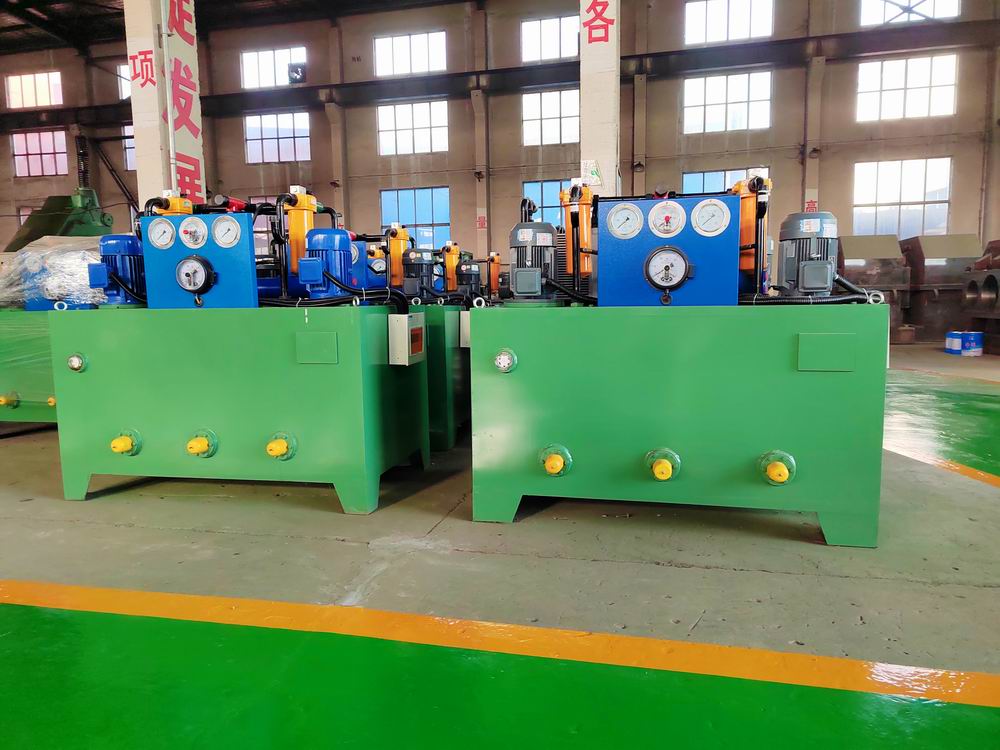

潤滑站
發布時間：2018-01-24來源：礦井提升機點擊：9752
潤滑站技術說明
一、用途
潤滑站主要用于向提升機減速器及主軸軸承提供潤滑油。以降低這些傳動副的摩擦系數和發熱量。
本潤滑站的工作介質為粘度等級N22—N320的工業潤滑油。一般安裝在主機附近的地下油庫或坑內，要求減速器及主軸軸承的回油口高于潤滑站回油口300—500mm，具體布置位置由用戶或土建設計確定。
二、規格和性能參數表
項目及內容 | 單位 | 數值 | 說明 | |
型號 | TE001G或TF088 | |||
給油量 | L/min | 63 | ||
工作壓力 | MPa | 0.1—0.63 | ||
供油溫度 | ℃ | 20—60 | ||
油箱容積 | L | 600 | ||
過濾流量 | L/min | 160 | ||
電
動
機
| 型號 | Y90S--4 | ||
數量 | 個 | 2 | 其中一個備用 | |
功率 | KW | 1.1 | ||
轉速 | r/min | 1400 | ||
電壓 | V | 380 | ||
電流 | A | 2.81 | ||
頻率 | Hz | 50 | ||
安裝形式 | Y | |||
電加熱器 | 功率 | Kw | 1X3 | 3個 |
電壓 | V | 230 | ||
過濾精度 | um | 50 | ||
冷卻器 | 型號 | GLC2—2.6 | ||
冷卻面積 | M2 | 2.6 | ||
外形尺寸（L*W*H） | mm | 1600×935×1405 | ||
三、工作原理
主要有油箱、齒輪泵裝置、過濾器和濾油器、列管式冷卻器和電加熱器以及壓力、溫度儀、管道和閥門等組成。
其工作原理如下：
工作時，潤滑油由齒輪泵從油箱中吸出，經單向閥、濾油器、冷卻器、控制閥門、被直接輸送到提升機的各潤滑點；從提升機的各潤滑點回油經過回油管路、濾油器重新回到油箱。
本潤滑站的*工作壓力為0.63MPa，*工作壓力為0.1MPa，根據潤滑站的要求，可通過調節系統安全閥方便地設定潤滑系統的工作壓力，當由于某種原因引起系統的工作壓力超過設定的壓力時，安全閥將自動打開，多余的潤滑油直接回到油箱，保證系統的安全。
